قائمة فحص علب الكهرباء المجلفنة عند الاستلام في المشاريع السعودية
يساعد فحص علب الكهرباء المجلفنة عند الاستلام على اكتشاف اختلاف المقاسات، أو تلف السطح، أو عدم توافق الفتحات مع المواسير والوصلات قبل بدء التركيب. ويجب أن يعتمد الفحص على أمر الشراء، والمخططات المعتمدة، وبيانات المنتج، ومتطلبات المشروع، وليس على الفحص البصري وحده.
قبل تقديم الطلب، ينبغي للمقاول أو مسؤول المشتريات تحديد موديل العلبة، وأبعادها، وعمقها، وعدد فتحات الدخول ومواقعها، ونوع الغطاء، والكمية المطلوبة. وإذا كان المشروع يشترط تقارير فحص أو شهادات معينة، فيجب التأكد من توافرها للمنتج المحدد قبل إتمام الطلب.
توفر الروف للمستلزمات الكهربائية – ALROUF Electrical Accessories علبًا وإكسسوارات كهربائية مصنعة في السعودية. ويمكن للعميل اختيار المنتج المناسب من الكتالوج وطلب عرض سعر وفق الموديل والمقاس والمواصفة والكمية ومكان التسليم.
لماذا يجب فحص علب الكهرباء قبل التركيب؟
قد يؤدي اكتشاف مشكلة بعد توزيع العلب أو تركيبها إلى إعادة العمل وتأخير المراحل التالية من المشروع. لذلك يفضل تنفيذ فحص منظم فور استلام الشحنة وقبل استخدامها في الموقع.
يساعد الفحص المبكر على التأكد من:
- مطابقة المنتجات لأمر الشراء.
- استلام الموديلات والمقاسات الصحيحة.
- مطابقة الكميات المستلمة.
- توافق الفتحات مع المواسير والوصلات.
- سلامة العلب والأغطية من التلف.
- عدم وجود حواف حادة قد تؤثر في عزل الكابلات.
- توافر الإكسسوارات المطلوبة.
- وجود المستندات التي يشترطها المشروع.
- عزل المنتجات غير المطابقة قبل التركيب.
لا يعني اجتياز الفحص البصري أن المنتج يحقق تلقائيًا جميع المتطلبات الفنية. يجب أيضًا مراجعة بيانات المنتج والمستندات المعتمدة للمشروع.
ما المعلومات التي يجب مراجعتها قبل الاستلام؟
يجب أن يبدأ الفحص بمقارنة الشحنة بالمستندات المعتمدة، وليس بفحص المنتجات بصورة منفصلة.
راجع المستندات التالية عند توفرها:
- أمر الشراء.
- جدول الكميات.
- المخططات الكهربائية المعتمدة.
- جدول العلب والمعدات.
- بيانات المنتج.
- العينة المعتمدة، إن وجدت.
- متطلبات الاستشاري أو مالك المشروع.
- إشعار التسليم وقائمة التعبئة.
- أي مستندات مطلوبة بموجب مواصفات المشروع.
يجب أن تستخدم جميع الأطراف الإصدار الأخير من المخططات. الاعتماد على نسخة قديمة قد يؤدي إلى رفض منتجات مطابقة لأمر شراء سابق لكنه لم يعد متوافقًا مع التصميم الحالي.
كيف تتأكد من مطابقة نوع العلبة؟
قد تستخدم أسماء مثل “junction box” أو “outlet box” أو “switch box” لوصف منتجات مختلفة. لذلك لا يكفي الاعتماد على الاسم العام.
تحقق من:
- اسم المنتج أو رقم الموديل.
- الاستخدام المقصود.
- شكل العلبة.
- العرض والارتفاع.
- عمق العلبة.
- نوع الغطاء.
- طريقة التثبيت.
- عدد فتحات الدخول.
- مواقع الفتحات ومقاساتها.
- الإكسسوارات المرفقة.
- الكمية المطلوبة من كل موديل.
إذا كان هناك أكثر من مقاس أو ترتيب للفتحات، يجب فحص كل نوع بصورة مستقلة وتسجيل كميته.
كيف يتم إجراء الفحص البصري؟
ابدأ باختيار عينات وفق خطة الفحص المعتمدة للمشروع. وإذا لم توجد خطة محددة، يجب على مسؤول الجودة أو الشخص المؤهل تحديد أسلوب الفحص وحجم العينة المناسبين.
افحص المنتجات بحثًا عن:
- الانبعاج أو الالتواء.
- الحواف الحادة أو البروزات.
- تلف السطح.
- الخدوش العميقة.
- مناطق الصدأ الظاهرة.
- الفتحات المشوهة.
- الأجزاء المفقودة.
- الأغطية غير المتوافقة.
- تلف العبوات بسبب النقل أو التخزين.
- أي اختلاف واضح عن العينة أو المنتج المعتمد.
لا يعني وجود اختلاف بسيط في المظهر أن المنتج مرفوض تلقائيًا. تتم مقارنة الحالة بمعايير القبول الموجودة في مواصفات المشروع أو بيانات المنتج.

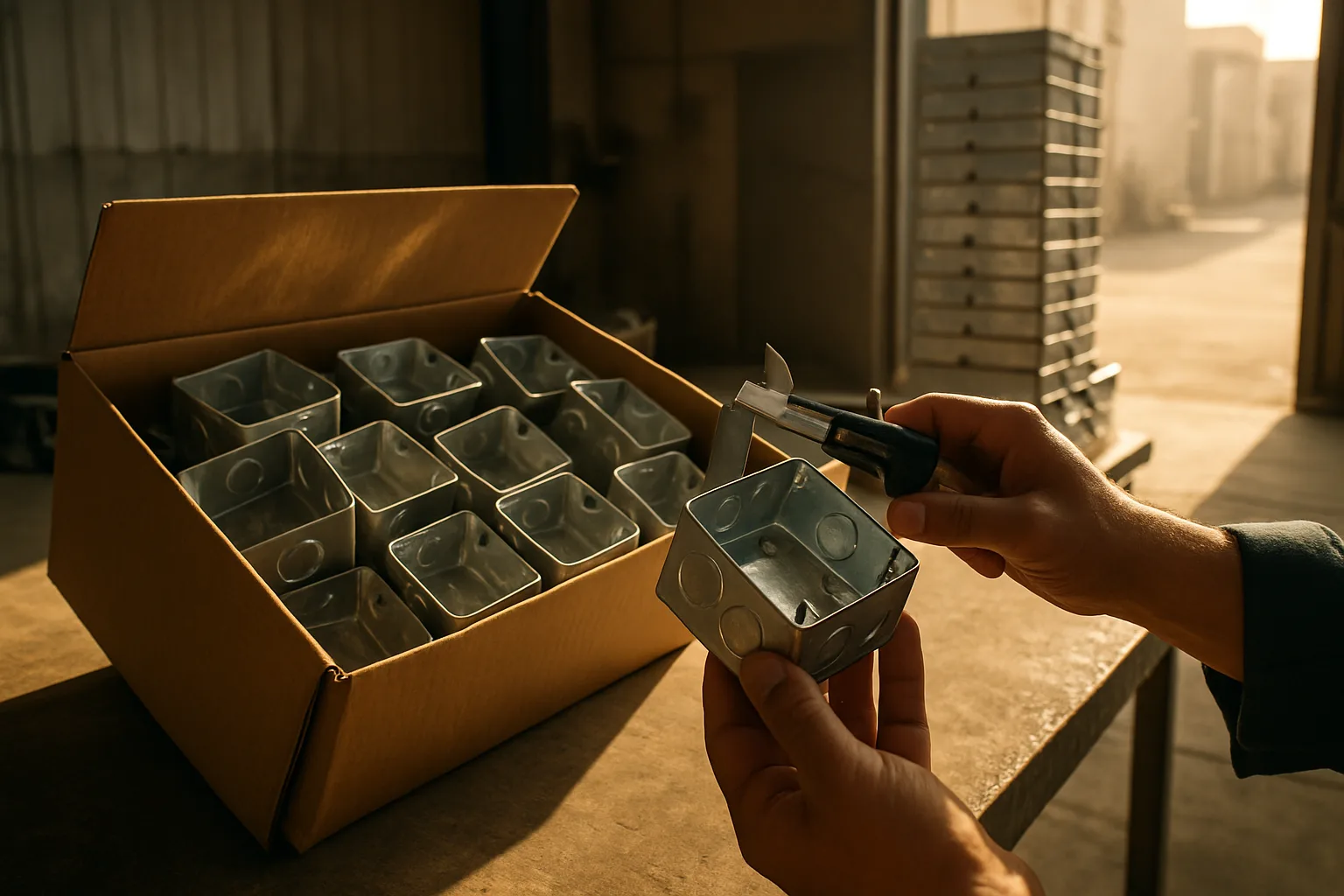

ما الأبعاد التي يجب التحقق منها؟
يعتمد الفحص البعدي على المنتج واستخدامه. لا توجد قائمة أبعاد واحدة تنطبق على جميع العلب.
قد تشمل الأبعاد التي يجب مراجعتها:
- عرض العلبة.
- ارتفاع العلبة.
- العمق الداخلي والخارجي.
- أبعاد فتحة الوجه.
- مواقع فتحات التثبيت.
- المسافة بين مراكز الفتحات.
- مقاسات ومواقع فتحات دخول المواسير.
- ملاءمة الغطاء.
- أي أبعاد مطلوبة لتركيب الجهاز الكهربائي.
يجب مقارنة القياسات بالقيم والتفاوتات الموجودة في الرسم أو بيانات المنتج المعتمدة. لا ينبغي إنشاء تفاوتات جديدة أثناء الفحص أو استخدام قيم عامة من منتج آخر.
كما يجب استخدام أدوات قياس مناسبة وبحالة جيدة. وإذا كان المشروع يشترط أدوات معايرة أو تقارير قياس رسمية، فيجب تنفيذ الفحص وفق إجراء الجودة المعتمد.
كيف يتم فحص فتحات الدخول والـKnockouts؟
تؤثر فتحات الدخول مباشرة في توافق العلبة مع المواسير والوصلات. وأي اختلاف بينها وبين النظام المعتمد قد يؤدي إلى تعديلات غير مناسبة في الموقع.
تحقق من:
- عدد الفتحات.
- موقع كل فتحة.
- مقاس الفتحة.
- توافقها مع الوصلة المطلوبة.
- سهولة إزالة الـknockout عند الحاجة.
- عدم وجود حواف قد تجرح عزل الموصلات.
- إمكانية إغلاق الفتحات غير المستخدمة بطريقة معتمدة.
- وجود مساحة كافية لتثبيت الوصلات.
لا ينبغي افتراض أن المقاس الاسمي للماسورة يساوي قطر فتحة العلبة. يجب مراجعة الماسورة والوصلة وفتحة الدخول كمنظومة واحدة.
إذا كانت الفتحات غير متوافقة، فلا يجب توسيعها أو تعديلها عشوائيًا. يجب مراجعة التصميم وتحديد علبة أو وصلة أو محول مناسب وفق متطلبات المشروع.
كيف يتم التحقق من توافق العلبة مع EMT وPVC؟
التوافق مع مواسير EMT
عند استخدام EMT، تأكد من أن:
- الوصلة مصممة لنوع ومقاس الماسورة.
- فتحة العلبة متوافقة مع الوصلة.
- الوصلة تثبت الماسورة ميكانيكيًا.
- الحواف لا تؤثر في عزل الموصلات.
- ترتيبات التأريض والربط موضحة في التصميم.
- الوصلة مناسبة لبيئة التركيب.
التوافق مع مواسير PVC الكهربائية
تحتاج مواسير PVC إلى وصلات أو محولات مخصصة للاستخدام الكهربائي. ويجب ألا تستخدم مواسير السباكة بديلًا عن مواسير الكهرباء المعتمدة.
ولأن PVC مادة غير موصلة، لا يمكن الاعتماد عليها لربط العلبة المعدنية بمنظومة التأريض. يجب تنفيذ موصل التأريض والربط المطلوبين وفق التصميم الكهربائي.
التوافق مع المواسير المعدنية الصلبة
يجب التحقق من توافق فتحة العلبة مع الوصلة المطلوبة، وحماية الموصلات عند نقطة الدخول، واستيفاء متطلبات التثبيت والتأريض الخاصة بالنظام.
هل الجلفنة تجعل العلبة مناسبة للاستخدام الخارجي؟
لا. تساعد طبقة الزنك على حماية الصلب من التآكل، لكنها لا تجعل العلبة تلقائيًا مقاومة للماء أو مناسبة لكل استخدام خارجي.
تعتمد ملاءمة العلبة للبيئة الخارجية على المنظومة الكاملة، بما في ذلك:
- تصميم جسم العلبة.
- نوع الغطاء.
- الجوانات ووسائل الإغلاق.
- فتحات دخول المواسير والكابلات.
- الوصلات.
- المثبتات.
- اتجاه التركيب.
- إمكانية تجمع المياه.
- التعرض للمطر أو الغبار.
- التصنيف البيئي أو درجة الحماية المعتمدة.
- تعليمات الشركة المصنعة.
لذلك لا ينبغي وصف علبة بأنها “weatherproof” أو مناسبة للأماكن الرطبة اعتمادًا على مادة الصنع فقط.
ماذا عن العلب المستخدمة في المناطق الساحلية؟
يمكن أن تزيد الرطوبة والأملاح المحمولة في الهواء من احتمالات التآكل في المواقع الساحلية. لكن لا توجد سماكة جلفنة عامة أو نوع طلاء واحد يناسب جميع المشاريع الساحلية.
يجب أن يعتمد الاختيار على:
- مكان التركيب.
- الاستخدام الداخلي أو الخارجي.
- مستوى التعرض المباشر للبيئة البحرية.
- احتمالات التكثف.
- التعرض للماء أو المواد الكيميائية.
- العمر التصميمي المطلوب.
- خطة الصيانة.
- تصنيف العلبة.
- المواصفات المعتمدة للمشروع.
إذا اشترط المشروع نوعًا محددًا من الطلاء أو اختبارًا للتآكل، فيجب التأكد من توافر ما يثبت ذلك للمنتج المحدد.
ولا يمكن استخدام نتيجة اختبار الرش الملحي وحدها للتنبؤ بعدد سنوات خدمة المنتج في الموقع. فهي نتيجة اختبار مقارن في ظروف محددة، وليست ضمانًا مباشرًا للعمر الفعلي.
ما المستندات التي يمكن طلبها؟
تختلف المستندات المطلوبة حسب المشروع والمنتج. وقد لا تكون جميع الوثائق متاحة أو مطلوبة لكل طلب.
يمكن للمشتري الاستفسار عن توافر:
- بيانات المنتج الفنية.
- معلومات المادة والتشطيب.
- الأبعاد المعتمدة.
- تعليمات التركيب.
- مستندات المطابقة المتاحة.
- شهادة المنشأ عند الحاجة.
- تقارير الفحص المطلوبة تعاقديًا.
- مستندات التسليم والتعبئة.
يجب عدم افتراض أن تقريرًا أو شهادة معينة تصدر تلقائيًا مع كل شحنة. ينبغي تحديد المتطلبات وتأكيد توافرها قبل تقديم الطلب.
إذا كان المشروع يحتاج إلى خطة فحص واختبار ITP، فيجب الاتفاق على نطاقها ونقاط المراجعة ومعايير القبول والمسؤوليات قبل التوريد. ولا تصبح خطة الفحص مستندًا تعاقديًا إلا عند اعتمادها ضمن وثائق المشروع.
كيف يتم التعامل مع المنتجات غير المطابقة؟
عند اكتشاف مشكلة، يجب عزل المنتجات المتأثرة وعدم توزيعها للتركيب إلى أن تتم مراجعتها.
ينبغي تسجيل:
- اسم المنتج أو رقمه.
- الكمية المتأثرة.
- وصف المشكلة.
- الصور.
- القياسات، عند الحاجة.
- رقم أمر الشراء.
- تاريخ الاستلام.
- الإجراء المطلوب.
بعد ذلك، يُرسل التقرير إلى المورد أو الجهة المسؤولة لمراجعة الحالة وتحديد الإجراء المناسب. وقد يكون القرار قبول المنتج، أو طلب معلومات إضافية، أو الاستبدال، أو إجراءً آخر متفقًا عليه.
لا ينبغي تنفيذ تعديلات ميدانية على العلبة قبل الحصول على الموافقة اللازمة.
قائمة الفحص قبل قبول الشحنة
استخدم القائمة التالية عند استلام علب الكهرباء المجلفنة:
- مطابقة اسم المنتج ورقم الموديل.
- مطابقة الكمية.
- مراجعة العرض والارتفاع والعمق.
- التحقق من نوع الغطاء وملاءمته.
- مراجعة عدد ومواقع فتحات الدخول.
- التأكد من توافق الفتحات مع الوصلات.
- فحص الحواف والـknockouts.
- التأكد من عدم وجود تشوه أو تلف واضح.
- مراجعة طريقة التثبيت.
- التأكد من وجود الإكسسوارات المطلوبة.
- مراجعة متطلبات التأريض والربط.
- التأكد من ملاءمة المنتج لبيئة التركيب.
- مراجعة المستندات المطلوبة والمتاحة.
- تسجيل أي حالة غير مطابقة قبل التركيب.
أخطاء يجب تجنبها
قبول المنتج بناءً على المظهر فقط
قد تبدو العلبة سليمة بصريًا لكنها لا تطابق المقاس أو ترتيب الفتحات المطلوب.
افتراض أن كل علبة مجلفنة مناسبة للخارج
مادة العلبة لا تحدد وحدها درجة الحماية البيئية.
طلب شهادات بعد وصول الشحنة
إذا كانت الشهادات أو التقارير شرطًا للمشروع، فيجب تحديدها قبل الطلب والتأكد من توافرها.
مقارنة المنتج بمقاسات عامة
يجب مقارنة العلبة بمستند المنتج أو الرسم المعتمد، وليس بمقاس شائع في السوق.
الاعتماد على المعدن كمسار تأريض تلقائي
كون العلبة موصلة للكهرباء لا يثبت أن المنظومة تحقق متطلبات التأريض والربط.
تعديل الفتحات في الموقع من دون اعتماد
قد تؤدي التعديلات غير المنظمة إلى حواف حادة أو تلف السطح أو فقدان التوافق مع التصميم.
الأسئلة الشائعة
كيف يتم فحص جودة علب الكهرباء المجلفنة عند الاستلام؟
ابدأ بمقارنة المنتج بأمر الشراء والمخططات وبيانات المنتج المعتمدة. بعد ذلك افحص الأبعاد والسطح والحواف والفتحات والغطاء والإكسسوارات، وتأكد من توافق العلبة مع المواسير والوصلات ومتطلبات المشروع.
ما أهم أبعاد العلبة التي يجب فحصها؟
تشمل الأبعاد المهمة عادةً العرض والارتفاع والعمق، ومواقع فتحات التثبيت، وأبعاد فتحات دخول المواسير، وملاءمة الغطاء. تعتمد الأبعاد المطلوبة ومعايير القبول على المنتج والمخطط المعتمد.
هل تحتاج العلبة المجلفنة إلى اختبار رش ملحي؟
ليس في جميع المشاريع. يعتمد ذلك على مواصفات المشروع والبيئة والمتطلبات التعاقدية. وإذا كان الاختبار مطلوبًا، فيجب تحديد المعيار ومعيار القبول والتأكد من توافر التقرير للمنتج المعني.
هل العلبة المجلفنة مقاومة للماء؟
ليس بالضرورة. الجلفنة توفر حماية من التآكل، لكن مقاومة الماء تعتمد على تصميم العلبة والغطاء والجوانات والمداخل والوصلات والتصنيف البيئي للمنتج الكامل.
هل يجب تأريض العلب المعدنية؟
يجب تأريض وربط العلب المعدنية عندما يتطلب التصميم الكهربائي والكود المطبق ذلك. وتختلف طريقة التنفيذ حسب نظام المواسير والوصلات والموصلات المستخدمة.
كم سعر علب الكهرباء المجلفنة؟
يعتمد السعر على الموديل والمقاس والمواصفة والكمية والإكسسوارات ومكان التسليم. لذلك يجب طلب عرض سعر خاص باحتياجات المشروع بدلًا من الاعتماد على أسعار عامة.
